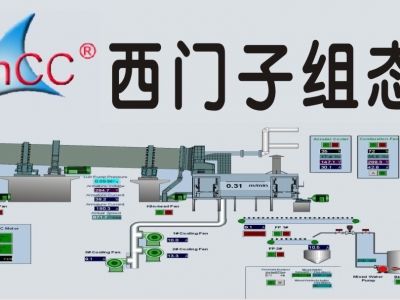

西門子組態軟件Wincc支持控件，因此使用控件的編程方法可以自定義組態軟件Wincc的功能，從而將組態軟件Wincc的功能推向無限，因此編寫控件的好方法對于組態軟件Wincc的應用非常有用。根據個人經驗，因?yàn)槲沂煜B的控件編程方法，下面是VB編程軟件的一般性討論。使用VB編寫控件有兩種主要方法：方法1：使用ActiveX向?qū)?chuàng)建(加載項 - 》在加載項管理器中添加ActiveX向?qū)?方法2：創建新控件時要遵循的步驟：1、確保控件轉到提供的功能(外觀，屬性，方法和事件)。2、設計控件的外觀。3、設計控件的界面，即：屬性，事件和方法(可以實現)通過工具——》添加進程)。4、由控制工程和測試工程組成的工程組創建。5、通過向UserControl對象添加控件或代碼來實現控件的外觀。 6、實現控件的界面和功能。 7、編譯控件組件(* .OCX)。

　　西門子plc S7-300啟動和驅動程序是外部輸入輸出接口。 示例：如果在TEMP界面中創建新變量A，則數據類型為BOOL，地址為0.0 1，正確的FC程序如下： | #開始一個 | - | | ---------() | | #一個司機 | - |/| ---------() 2，錯誤的例子： | #一個司機 | - |/| ---------() | | #開始一個 | - | | ---------() 分析： 程序的掃描是從上到下。西門子plc S7-300 FC中接口TMEP中的變量必須符合首先使用該值的原則。 之后，A的值將保持不變。即使start的值從0變?yōu)?，A的值也不會改變;結果是程序沒有響應。 以下是您的一些經歷。

　　西門子plc比其他PLC更靈活，F(xiàn)B的DB充當FB變量的固定存儲地址，而Temp具有分配臨時區域L地址的系統。 例如，有兩個功能FC1和FC2。他們都有兩個臨時。當調用FC1時，系統將L區域地址分配給FC1的Temp，如果分配了LB0和LB1，則系統會在FC1呼叫完成時考慮LB0。不再需要LB1，但西門子plc系統不會清除臨時區域，而是繼續分配。當調用FC2時，系統將LB0和LB1重新分配給FC2的Temp，如果它不遵循第一個分配，則使用它。標準，然后FC2的Temp使用的值將是FC1的Temp的值。 臨時變量可用于所有塊(OB，F(xiàn)C，F(xiàn)B)。它們用于在塊執行時臨時存儲數據，并在塊退出時丟失。TEMP變量不能自鎖的原因很明顯：在每個掃描周期開始時，TEMP變量的值不會與Q或M保持相同。期間的價值，除非明確指定，否則其值未定義，我有TEMP的問題!我的建議是在沒有TEMP的情況下做邏輯，我在計算時只使用TEMP，這樣可以省去很多麻煩。

       總結：以上就是小編為大家介紹的西門子plc s7-300FC功能學習和VB編寫西門子組態軟件WinCC控件的方法，如果大家有任何這方面的需求，歡迎大家咨詢?nèi)莞须姎猓覀儗⒔o您最真誠的服務。
