　   1、項目概況：

　　制藥公司固體制劑車間的空調系統進行了升級，該項目有三個空調機組，每個機組分布在不同的空調機組中，為不同的區域供氣。車間控制變頻鼓風機，冷熱水閥，加熱閥，新風/回風/排氣閥。設計溫度，濕度和差壓要求。

　　2、系統選型：

　　對于單臺空調機組，需要配置帶CPU的控制器。油井需要通過以太網通信進行本地監控。單臺空調裝置控制L0點：DI:20，DO:7，AI:11，AO:5共43點，集成IO點，采用西門子新一代智能系列PLC設計要求。型號為ST40控制器(24DI/16DO)。擴展模塊3em am06(4ai/2ao)用于構成控制系統。系統的IO平衡滿足設計要求。

　　3、系統設計思路：

　每個清潔空調機組對應的控制系統采用一套Smart系列PLC和配套的擴展模塊組成系統，收集系統的各種參數和室內溫濕度，壓差，并通過CPU操作控制相應的設備實現恒溫恒濕。 。持續壓力的目的。每個系統通過以太網通信連接到主機，遠程收集，監控，收集，記錄和存儲有關系統的重要信息和數據，以便進行集成管理。

　　該系統采用先進的西門子S7智能產品，并采用數字控制技術建立所有受控設備的控制系統。各空調系統均注重系統的可靠性和維護管理的方便性，由西門子plc控制。每個空調系統使用7英寸觸摸屏進行現場監控，并通過PC接入智能與主機進行通信。

　　空調系統和設備采用現代技術進行綜合有效的監測和管理，能夠建立統一的管理系統，實現設備數據共享、數據分析和遠程監測，確保設備高效、節能、優化國家運行，提供安全、舒適、快速的工作環境。實現有效管理，節約能源消耗，降低運營成本。

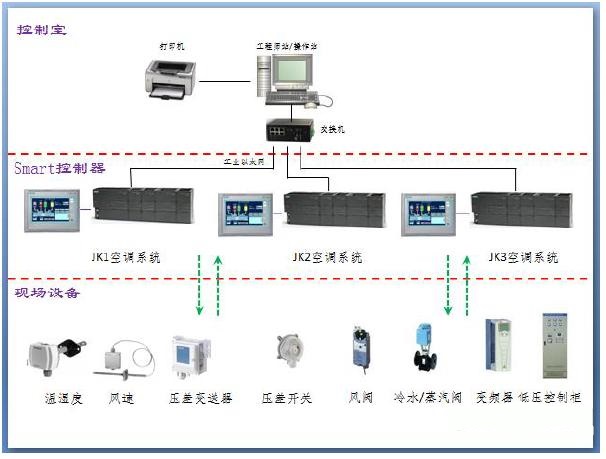

　　4、系統結構圖

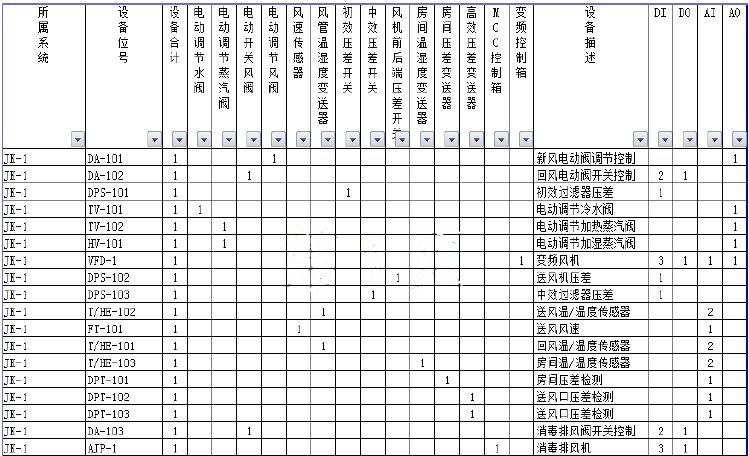

　　5、系統 IO 點表清單：

　　這是一個空調機組的IO列表，其他兩個基本相同。

　　6、控制功能描述：

　清潔醫療設備的空調控制方式通常比一般的HVAC控制過程復雜，主要分為以下幾種處理方式：

　　1，正常模式：

　　溫度和濕度控制：(在空氣后置管道中安裝溫度傳感器以檢測系統中的溫度和濕度);

　　2，消毒模式

　　操作(單擊)屏幕上的消毒模式按鈕，系統進入消毒模式。消毒模式分為以下幾個步驟：

　　1)消毒準備階段

　　系統發出消毒模式信號，關閉新的空氣閥和排氣閥，關閉室內排氣扇，打開回氣閥，并以低頻(可調節)操作鼓風機。現場操作人員檢查和處理現場設備。在處理完成后，在hmi上確認系統進入下一步。

　　2)，消毒階段

　　確認現場處理后，遠程控制臭氧發生器并監控臭氧發生器狀態。經過一段時間(可設定)后，鼓風機將循環并保持一段時間(可設定)，關閉臭氧發生器，并停止消毒。

　　3.排氣模式

　　系統消毒后(臭氧發生器關閉一段時間后系統可以停止)，系統處于排氣模式。潔凈空調機組開啟新風電動閥、風機、排風機、排風閥，對排風機進行消毒，對排風電阻進行消毒(風機頻率可手動設定)，系統啟動定時(可調)排風，計時器到期后進入正常或工作狀態。模型。

　　4.工作模式

　　當車間沒有生產工作時，房間的清潔度和壓力仍需維持一段時間，而房間的壓力則維持不變。在保持清潔的同時需要節能。此時，空調設備處于工作狀態。在工作模式下，在保持車間微正壓力的前提下，可以手動降低鼓風機的空氣供應頻率，以節省能源。

　　清潔空調機組按功能分類：正常運行模式，消毒模式，排氣模式和工作模式。在控制系統操作界面，每個模式的選擇按鈕打開，操作員可以根據工藝要求手動選擇工作模式，或者在系統參數中設置每個模式的時間控制時間，西門子plc自動開啟根據定時控制系統的各種模式。

　　空調機組流程：

　　1)溫濕度控制：(回風管設置溫濕度傳感器，檢測系統溫濕度)

　　夏季：調節開盤冷盤電動雙向閥，控制室內溫度、濕度和濕度的優先級。如果室內溫度因控制濕度而過低，調節蒸汽加熱電流閥的開啟，以控制室內溫度。

　　冬季：調節蒸汽加熱電動雙向閥的開度以控制空氣溫度：控制電動干蒸汽加熱器的開度以控制室內濕度。

　　過季：從夏季到冬季，先調節電動冷盤電動雙向閥的開度，控制空氣溫度、濕度和濕度。如果由于濕度控制導致空氣溫度過低，則加熱蒸汽以控制電動雙向閥的開度，以控制室內溫度。從冬季到夏季，調節蒸汽加熱電動雙向閥開度，plc控制系統空氣溫度;控制電動干蒸汽加濕器開度，控制室內濕度。

　　2)風量控制：

　　在送風管上設置了空氣供應風速測量?jī)x，控制風機逆變器的頻率，使空氣室的風量恒定。

　　3)過濾器配有差壓差壓開關，用于檢測主效果和中效濾波器的狀態：

　　新風過濾器：100pa(機械可調);

　　初始效果：100pa(機械可調);

　　中效率：200PA(機械可調);

　　室內高效過濾器配有壓差傳感器，用于檢查高效過濾器的狀態。

　　4)新風閥控制：

　　通過收集和檢測房間內的壓力來控制新鮮空氣閥門的開啟。

　　5)室溫和濕度檢測：

　　選擇單獨的室內溫濕度傳感器，采集和顯示室內溫濕度。

　　6)系統消毒控制：

　　正常運行時，新風電氣減震器，回風閥，鼓風機和排風扇全部開啟;消毒排氣閥關閉。

　　消毒時，關閉新鮮空氣，對排氣電動氣閥和排氣扇進行消毒，然后打開回流閥，打開臭氧發生器延時，循環風機消毒，延時臭氧發生器;

　　消毒完成后，所有風扇和閥門使用一段時間，然后打開新的風電風門、鼓風機、消毒介質效率過濾器排氣扇和消毒介質效率過濾器排氣電阻。排出殘留消毒氣體后，系統恢復正常。快跑。

　　7)切換順序：

　　啟動：新風電動減震器，一臺鼓風機，一臺中效排氣扇

　　關閉：排風機、風機、新風、電動鳳凰閥

　　7、程序及 維綸通HMI 畫面介紹

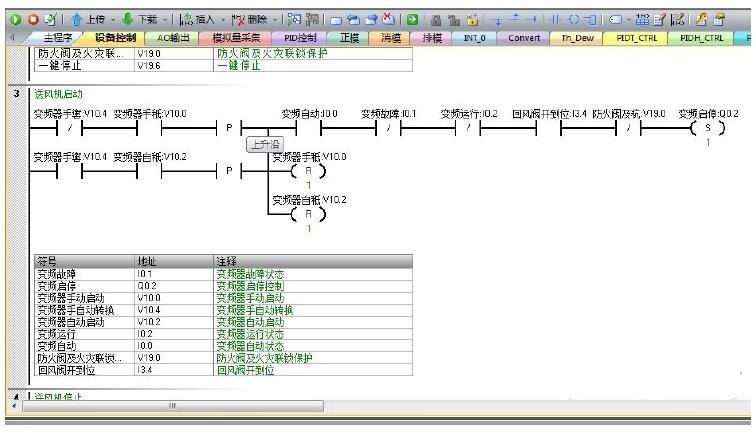

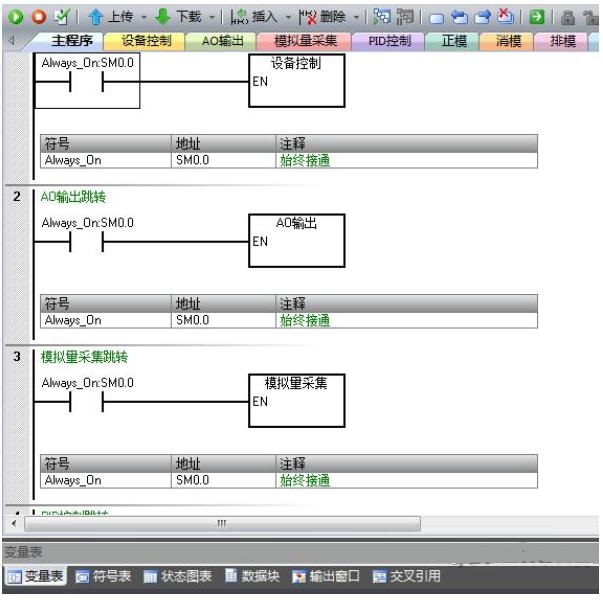

　　西門子plc程序根據其功能分為不同的子程序，在主程序中調用：

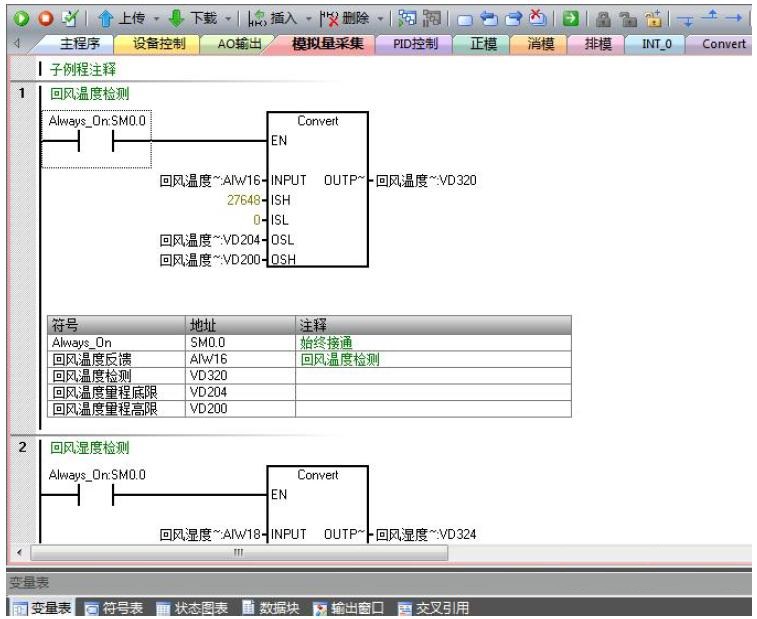

　　A，模擬采集子程序;

　　B，模擬輸出子程序;

　　C，設備控制子程序;

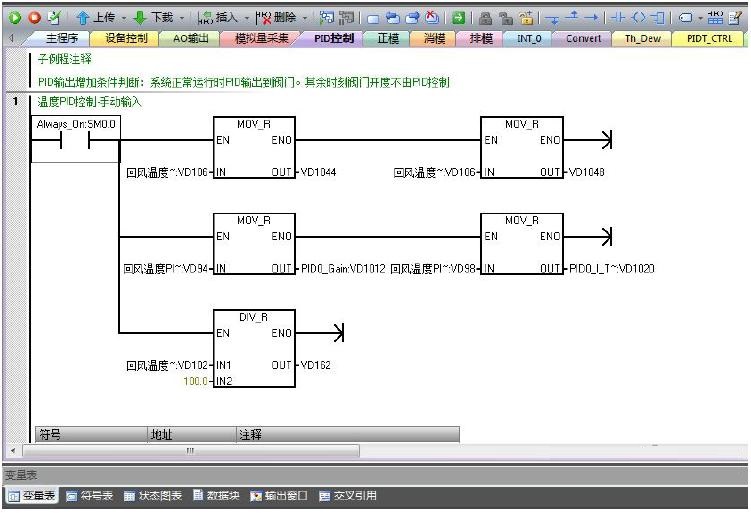

　　D，PID控制子程序;

　　E，各種模式控制子程序

　　如下圖所示：

　　HMI屏幕示例：

　　8、總結

　西門子的下一代Smart Series PLC結合了經典S7-200系列的所有強大功能。它廣泛用于小型控制系統，具有很高的成本效益。在制藥工業中復雜的HVAC技術的情況下，使用DDC控制器。編程和屏幕配置相對比較麻煩。相比之下，PLC在這些行業中更加靈活，可以添加功能以滿足用戶需求。

　　通常，智能系列西門子plc系統是S7-200的升級版本，具有更靈活的產品配置和最大的成本控制。在不占用電子控制柜空間的情況下，信號板的擴展能更好地滿足用戶的實際配置，提高產品的利用率，降低用戶的擴展成本。在原有系列西門子plc的基礎上，增強了通訊功能。CPU模塊體標準配置以太網接口，集成了強大的以太網通信功能。該程序可通過普通網線下載到西門子plc上，無需專用編程線，方便快捷。它還可以通過以太網接口與其他CPU模塊、觸摸屏和計算機通信，從而簡化網絡連接。解決了過去一直受到批評的通信問題(RS485 PPI通信速度慢，EM277/CP243成本高，實用性、靈活性和適用性相結合)。

　　9、附件

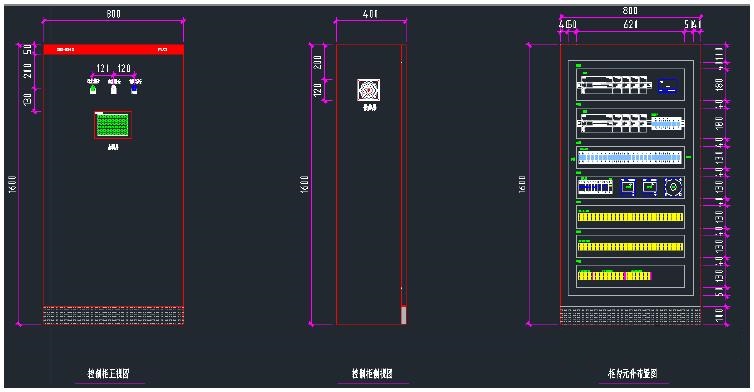

　　模塊布局：

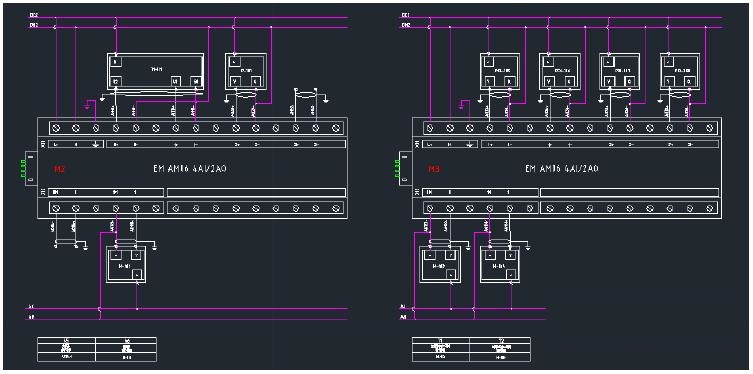

　　模塊接線圖：

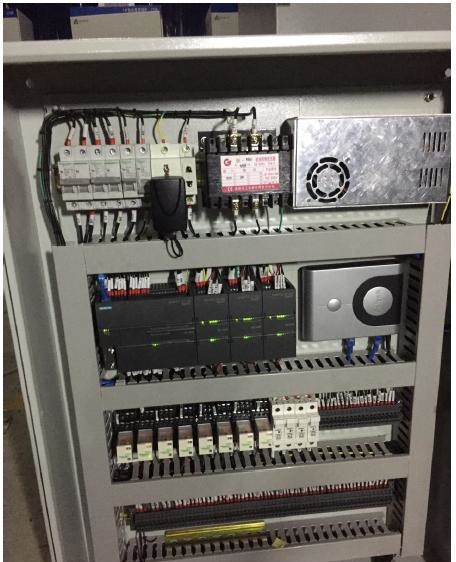

　　物理圖：
