對于那些過程復雜、控制參數較多的工業控制系統來說，這一點尤為重要，新一代plc與人機界面的出現，為在plc自動控制系統設計建設中實現上述功能提供了一種簡單可行的途徑。　

     機界面與觸摸屏

　　1.人機界面

　　人機界面簡稱為HMI，從廣義上說， 人機界面泛指PLC與操作人員交換信息的設備，在控制領域， 人機界面一般特指用于操作人員與控制系統之間進行對話和相互作用的專用設備，人機界面HMI可以在惡劣的工業環境中長時間連續運行， 是PLC的搭檔。

　　人機界面HMI可以用字符、圖形和動畫動態地顯示現場數據和狀態，操作人員可以通過人機界面來控制現場的被控對象，此外人機界面還有報警、用戶管理、數據記錄、趨勢圖、配方管理、顯示和打印報表等功能。

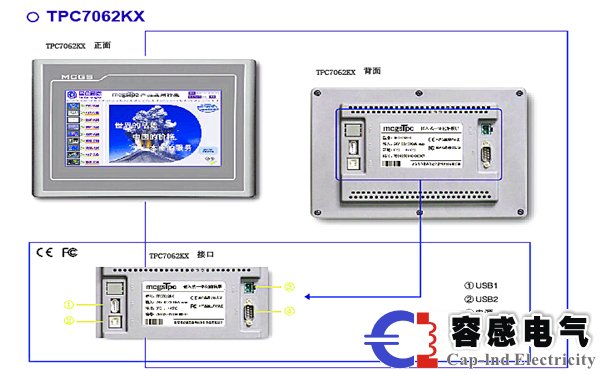

　　2.觸摸屏

　　觸摸屏是人機界面的發展方向，用戶可以在觸摸屏的屏幕上生成滿足自己要求的觸摸式按鍵，觸摸屏使用直觀方便，易于操作，畫面上的按鈕和指示燈可以取代相應的硬件元件，減少西門子PLC需要的I/O點數， 降低系統的成本， 提高設備的性能和附加價值。

　　STN液晶顯示器支持的彩色數有限(例如8色或16色) ， 被稱為“偽彩”顯示器，STN顯示器的圖像質量較差，可視角度較小，但是功耗小、價格低，用于要求較低的場合。

　　TFT液晶顯示器又稱為“真彩”顯示器， 每一液晶象素點都用集成在其后的薄膜晶體管來驅動，其色彩逼真、亮度高、對比度和層次感強、反應時間短、可視角度大，但是耗電較多，成本較高，用于要求較高的場合。

　　3.人機界面的工作原理

　　人機界面基本的功能是顯示現場設備(通常是PLC) 中位變量的狀態和寄存器中數字變量的值， 用監控畫面上的按鈕向PLC發出各種命令， 以及修改PLC存儲區的參數。

　　(1)對監控畫面組態

　　首先需要用計算機上運行的組態軟件對人機界面組態，使用組態軟件，可以很容易地生成滿足用戶要求的plc與人機界面的畫面， 用文字或圖形動態地顯示PLC中位變量

　　的狀態和數字量的數值。用各種輸入方式，將操作人員的位變量命令和數字設定值傳送到PLC。畫面的生成是可視化的， 一般不需要用戶編程， 組態軟件的使用簡單方便， 很容易掌握。

　　(2)編譯和下載項目文件

　　編譯項目文件是指將建立的畫面及設置的信息轉換成人機界面可以執行的文件。編譯成

　　功后，需要將可執行文件下載到人機界面的存儲器。

　　(3)運行階段

　　在控制系統運行時， 人機界面HMI和西門子PLC之間通過通信來交換信息， 從而實現人機界面的各種功能，只需要對通信參數進行簡單的組態， 就可以實現人機界面與PLC的通信。

       將畫面中的圖形對象與PLC的存儲器地址聯系起來， 就可以實現控制系統運行時plc與人機界面之間的自動數據交換。
